Mobilní pásové jeřáby SCE6000A

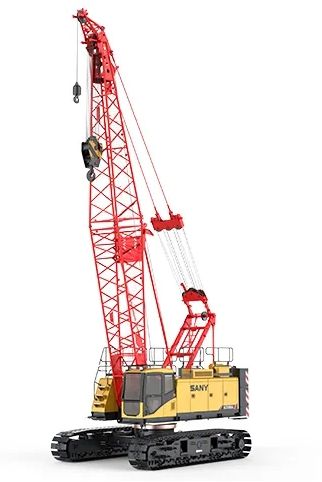

Pásový jeřáb SCE6000A
Pásový jeřáb o nosnosti 600 tun a Max. výškou 84m.
Pásový jeřáb SANY SCE6000A představuje vysoce výkonný stroj těžké třídy s maximální nosností 600 tun. Jedná se o moderní jeřáb určený pro náročné montážní práce v oblasti energetiky, ocelových konstrukcí, výstavby větrných elektráren, petrochemického průmyslu a infrastruktury. Stroj je navržen s důrazem na vysokou provozní stabilitu, efektivní transport, rychlou montáž a bezpečný provoz.
Jeřáb pohání motor Cummins X15 o výkonu 447 kW / 1800 ot/min, splňující emisní normu EU Stage V, a hydraulický systém s pěti uzavřenými pístovými čerpadly, který zaručuje plynulý, přesný a energeticky úsporný chod všech funkcí.
Systém self-assembly umožňuje jeřábu samostatnou montáž a demontáž pásového rámu, stožáru a výložníku bez použití pomocného jeřábu, čímž se výrazně zkracuje montážní doba a snižují náklady na logistiku.
Integrovaný inteligentní řídicí systém SYIC-I monitoruje všechny provozní parametry (zatížení, úhel výložníku, vítr, tlak na půdu, polohu těžiště)
a zajišťuje komplexní kontrolu a bezpečnost práce.
Základní technické parametry
|
Parametr |
Hodnota |
|
Maximální nosnost |
600 t |
|
Maximální zvedací moment |
7 200 t·m |
|
Délka výložníku (se superliftem *) |
48–138 m |
|
Délka výklopného výložníku ( luffing jib **) |
24–72 m (až 84 m se superliftem) |
|
Kombinace výložník + jib |
až 84 + 84 m |
|
Podvozek |
pásový |
|
Typ pohonu |
hydrostatický, 4×4 |
|
Motor |
Cummins X15, Stage V |
|
Převod |
Uzavřený hydraulický okruh |
|
Pojezdová rychlost |
0–1 km/h (vysoký režim) / 0–0,35 km/h (nízký režim) |
|
Stoupavost |
30% |
|
Tlak na půdu |
cca 0,185 MPa |
|
Otočná rychlost |
0-0,86 ot/min |
|
Provozní hmotnost |
cca 490 t |
|
Max. transportní hmotnost dílu |
57,7 t |
|
Max. rozměr dílu |
12 900 × 3 000 × 3 200 mm |
|
Počet přepravních jednotek |
cca 29–30 návěsů (v konfiguraci 84 + 84 m) |
* Superlift - přídavné rameno pro zvýšení dosahu a nosnosti
** Luffing jib - výložník umožňující přesnější manipulaci ve výškách
Hlavní konstrukční části
|
Část stroje |
Popis |
|
Horní nástavec |
Modulární konstrukce s motorem, hydraulikou a navijáky. Snadný přístup k servisním bodům, výklopné plošiny pro údržbu. |
|
Spodní rám |
Robustní ocelová konstrukce s hydraulickým samomontážním systémem. Montáž bez pomocného jeřábu. |
|
Pásové podvozky |
Dva samostatné pásové moduly s nezávislým pohonem, nízký tlak na půdu, hydraulické napínání. |
|
Stožár a výložník |
Modulární konstrukce z vysokopevnostní oceli. |
|
Kabina obsluhy |
Ocelová konstrukce s panoramatickým výhledem, naklápění 0-24°, klimatizace, ergonomické ovládání, hluk < 85 dB. |
Inteligentní řídicí a kontrolní systémy
|
Zařízení |
Popis |
|
SANY SYMC LMI |
Vlastní systém SANY pro sledování bezpečnosti. Kontinuálně monitoruje zatížení, úhel výložníku, rychlost větru a celkovou stabilitu jeřábu. |
|
Anemometr a výstražné světlo |
Sleduje rychlost a směr větru a při překročení stanovených limitů spouští vizuální signalizaci. |
|
Tri-Color Load Indicator |
Barevný indikátor zatížení poskytuje okamžitou vizuální informaci o vytížení jeřábu (bezpečné, varovné a kritické zóny). |
|
Bezpečnostní senzory |
Monitorují tlak na podloží, polohu těžiště a pracovní oblast otoče, zajišťují bezpečný provoz i při maximálním zatížení. |
|
Ovládání |
Bezdrátové dálkové ovládání umožňuje přesnou manipulaci a zároveň automaticky koriguje směr jízdy při pohybu v přímé linii. |
|
Systém diagnostiky poruch |
Inteligentní řídicí jednotka se systémem automatické detekce a lokalizace poruch. Umožňuje rychlé odhalení a odstranění poruch. |
|
Záruka bezpečnosti |
Komplexní bezpečnostní systém chrání při všech klíčových činnostech – při zvedání, otáčení i jízdě. Zahrnuje ochranu proti větru, přetížení, překročení pracovního prostoru, nadměrnému tlaku na podloží a posunu těžiště. |
|
Uživatelsky přívětivý design |
Moderní kabina s velkým dotykovým displejem, panoramatickým střešním oknem a ovládáním výložníku jedním tlačítkem. Dálkové ovládání a systém automatické korekce směru zajišťují snadnou a přesnou manipulaci. |
Kabina a komfort obsluhy
|
Prvek |
Popis |
|
Typ |
Uzavřená ocelová kabina, naklápěcí 0–24° |
|
Sedadlo |
Pneumaticky odpružené, ergonomické, plně nastavitelné |
|
Výhled |
Panoramatický, bezpečnostní skla |
|
Ovládání |
Dotykový displej, joystickové ovladače, dálkové řízení |
|
Klimatizace |
Ochlazení z 55 °C na 27,5 °C do 20 minut |
