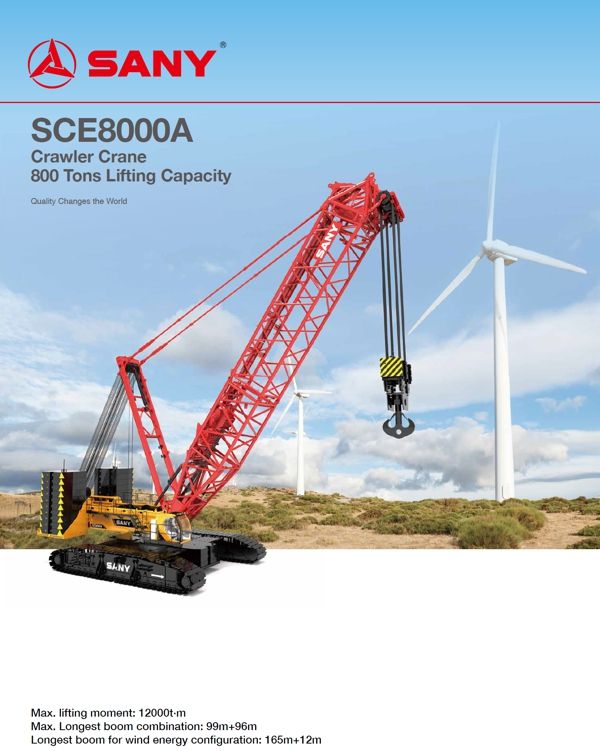

Mobilní pásové jeřáby SCE8000A
Pásový jeřáb SCE8000A - silný a výkonný.
Pásový jeřáb o nosnosti 800 tun a Max. výškou 165m.
Pásový jeřáb SANY SCE8000A představuje nejmodernější model těžké kategorie pásových jeřábů s maximální nosností 800t. Tento stroj je navržen pro nejnáročnější montážní práce, zejména větrné elektrárny, energetické stavby, ocelové konstrukce a petrochemický průmysl. Jeho konstrukce kombinuje vysokou pevnost, nízkou hmotnost a dlouhou životnost díky použití vysokopevnostních ocelí Q690.
Stroj je vybaven motorem Cummins QSX15 o výkonu 447 kW (Stage V), který pohání plně elektrohydraulický systém s dvojitým čerpadlem, zajišťujícím rychlé a plynulé ovládání všech funkcí.
Základní technické parametry
|
Parametr |
Hodnota |
|
Maximální nosnost |
800 t při 6 m vyložení |
|
Maximální zvedací moment |
až 12 000 t·m (superlift závaží) |
|
Maximální délka výložníku |
24-123 m |
|
Délka výložníku (se superliftem*) |
42-165 m |
|
Délka sklopného výložníku (luffing jib**) |
(30-60) + (24-72) m |
|
Délka sklopného výložníku (se superlift) |
(42-99) + (24-96) |
|
Maximální konfigurace pro montáž větrné elektrárny |
120 m + 12 m |
|
Maximální konfigurace pro montáž větrné elektrárny (se superliftem) |
165 m + 12 m |
|
Motor |
Cummins , EU Stage V |
|
Pohon |
Hydrostatický 4×4 |
| Max. pojezdová rychlost |
1 km/h |
|
Stoupavost |
15% |
|
Otočná rychlost |
až 0,8 ot./min |
|
Rozchod pásů |
9 m |
|
Tlak na půdu |
cca 0,2 MPa |
| Max. hmotnost přepravní jednotky |
47–52 t |
|
Počet přepravních jednotek (165 m konf.) |
cca 34 návěsů |
|
Max. rychlost navíjení lana – hlavní naviják |
až 164 m/min |
|
Max. rychlost lana – zdvih sklopného výložníku |
124 m/min |
|
Max. rychlost lana – zdvih výložníku |
2x63 m/min |
*Superlift - přídavné rameno pro zvýšení dosahu a nosnosti
**Lu ffing jib - výložník umožňující přesnější manipulaci ve výškách
***Hodnoty v závorkách vyjadřují kombinaci hlavního a pomocného výložníku.
Hlavní konstrukční části
|
Část stroje |
Popis |
|
Horní nástavec |
Modulární konstrukce s motorem, hydraulickými systémy a navijáky. Přístupné servisní body, výklopné plošiny pro údržbu. |
|
Spodní rám |
Robustní ocelová konstrukce, samomontážní systém s hydraulickými válci. Umožňuje montáž bez pomocného jeřábu. |
|
Pásové podvozky |
Široké pásy, nízký tlak na půdu, pohon obou pásů – vhodné pro měkký terén. |
|
Stožár a výložník |
Kombinace pevných a vložených sekcí 3 m, 6 m, 12 m; výložník z vysokopevnostní oceli Q690. |
|
Protizávaží |
Modulární systém až 700 t – možnost rychlé výměny a přenastavení konfigurace. |
|
Kabina obsluhy |
Naklápěcí o 15°, ergonomická, dvoumístná, klimatizace, panoramatický výhled. |
Háky
|
18 t |
160 t |
250 t |
500 t |
800 t |
Pomocný hák
- Praktický pomocný hák pro rychlé zvedání.
- Jednodílný, rychlé zvedání břemen do 15 t
Inteligentní řídicí a kontrolní systémy
|
Zařízení |
Popis |
|
SANY SYMC LMI |
Vlastní systém SANY pro sledování bezpečnosti. Kontinuálně monitoruje zatížení, úhel výložníku, rychlost větru a celkovou stabilitu jeřábu. |
|
Anemometr a výstražné světlo |
Sleduje rychlost a směr větru a při překročení stanovených limitů spouští vizuální signalizaci. |
|
Tri-Color Load Indicator |
Barevný indikátor zatížení poskytuje okamžitou vizuální informaci o vytížení jeřábu (bezpečné, varovné a kritické zóny). |
|
Bezpečnostní senzory |
Monitorují tlak na podloží, polohu těžiště a pracovní oblast otoče – zajišťují bezpečný provoz i při maximálním zatížení. |
|
Ovládání |
Bezdrátové dálkové ovládání umožňuje přesnou manipulaci a zároveň automaticky koriguje směr jízdy při pohybu v přímé linii. |
|
Systém diagnostiky poruch |
Inteligentní řídicí jednotka se systémem automatické detekce a lokalizace poruch. Umožňuje rychlé odhalení a odstranění závad. |
|
Záruka bezpečnosti |
Komplexní bezpečnostní systém chrání při všech klíčových činnostech – při zvedání, otáčení i jízdě. Zahrnuje ochranu proti větru, přetížení, překročení pracovního prostoru, nadměrnému tlaku na podloží a posunu těžiště. |
|
Uživatelsky přívětivý design |
Moderní kabina s velkým dotykovým displejem, panoramatickým střešním oknem a ovládáním výložníku jedním tlačítkem. Dálkové ovládání a systém automatické korekce směru zajišťují snadnou a přesnou manipulaci. |
Kabina a komfort obsluhy
|
Prvek |
Popis |
|
Typ |
Naklápěcí kabina „helmet type“ (až 15°) |
|
Sedadlo |
Ergonomické sedátko s nastavitelným odpružením |
|
Prostor |
Dvoumístné uspořádání, automobilový komfort |
|
Výhled |
Panoramatický, bezpečnostní skla |
|
Ovládání |
Dotykový displej, joystickové ovladače, dálkové ovládání |
|
Klimatizace |
Ochlazení z 55 °C na 27,5 °C do 20 min |
Transportní charakteristika
|
Položka |
Popis |
|
Počet přepravních jednotek |
34 (kompletní konfigurace 165 m + 12 m) |
|
Max. hmotnost dílu |
47–52 t |
|
Výška všech přepravních jednotek |
< 4,4 m |
|
Možnosti přepravy |
kompletní, s mastem, s navijákem nebo oddělená |
|
Systém protizávaží |
rychloupínací, bez potřeby pomocného stroje |
